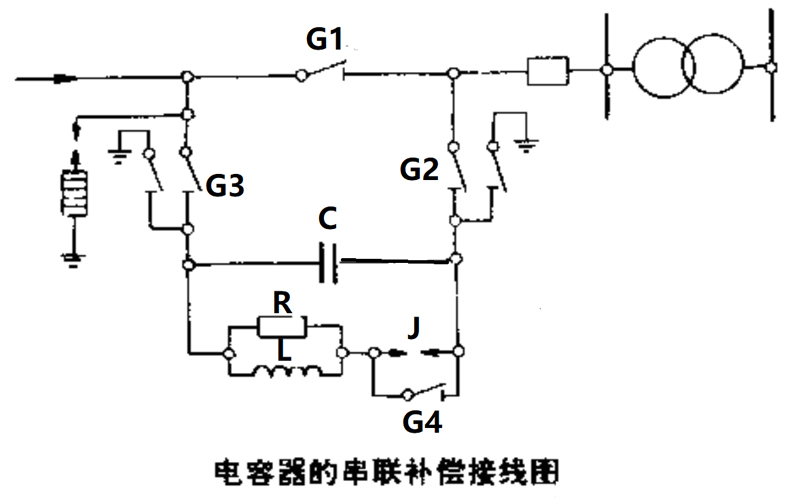

電力電容器除用于并聯補償外，還可用于串聯補償。通常，電容器的串聯補償裝置既可裝在線路末端，也可裝在線路首端或線路中間。在35千伏電網中，多設在末端變電所中。下圖示出電容器的串聯補償裝置接線圖 。

當電容器投入運行時，隔離開關G1、G4斷開，隔離開關G2、G3合上，其相應的接地閘刀斷開；當電容器退出運行時,隔離開關G1、G4合上，G2、G3斷開。間隙J可保護電容器不受短路電流所產生的過電壓的危害。當K點以后短路時，短路電流在電容器的電壓降待△Ud=Id*Xd將大于電容器的允許電壓許多倍。由于間隙的擊穿電壓整定值比電容器的允許過電壓要小得多，所以短路時過電壓會擊穿間隙，使電容器C短路。當短路切除后，間隙能通過負載電流，使串聯電容器裝置重新投入運行。

當電容器被間隙J或隔離開關G4短路時，電容器C便在電阻R和電感L的并聯回路中放電，此時RL起限制此放電電流的作用（RL稱為阻尼元件）。如果間隙J被擊穿后，因負載電流太大，間隙不能自動滅弧，則應將隔離開關G4換為斷路器，并安裝自動重合閘裝置。但是，這樣處理，投資就會相應增加。
