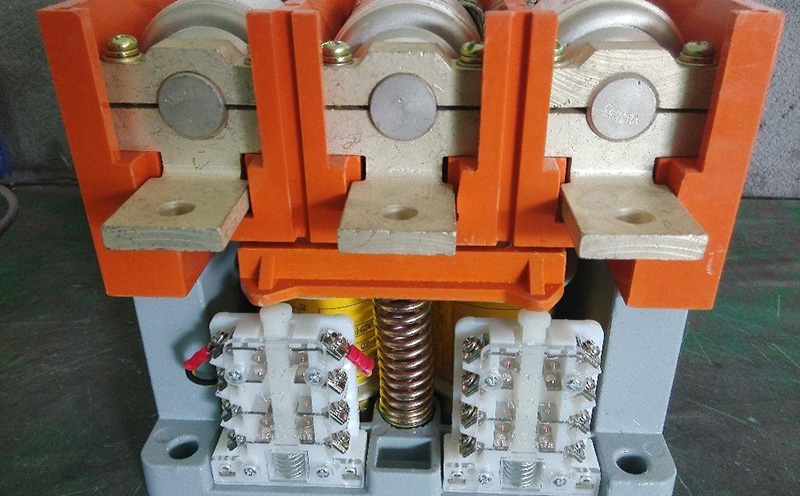

交換打仗器的布局與參數

 一樣平常利用中請求交換打仗器裝配布局緊湊，利用便利，動態觸頭的磁吹裝配優越，滅弧后果好，最佳到達零飛弧，溫升小。依照滅弧辦法分為氛圍式和真空式，依照操動辦法分為電磁式、氣動式和電磁氣動式。打仗器額外電壓參數分為低壓和低壓，低壓為380、500、660、1140V等。電流按型式分為交換、直流。電流參數有額外事情電流、商定發燒電流、接通電流及分斷電流、幫助觸頭的商定發燒電流及打仗器的短時耐受電流等。一樣平常打仗器型號參數給出的是商定發燒電流，商定發燒電流對應的額外事情電流有好幾個。好比CJ20-63，主觸頭的額外事情電流分為63A，40A，型號參數中63指的是商定發燒電流，它和打仗器的外殼絕緣布局無關，而額外事情電流和選定的負載電流、電壓品級無關。交換打仗器線圈依照電壓分為36、127、220、380V等。打仗器的極數分為2、3、4、5極等。幫助觸頭依據常開常閉各有幾對，依據節制必要抉擇。

交換打仗器的選用準則

打仗器作為通斷負載電源的裝備，打仗器的選用應按滿意被節制裝備的請求停止，除額外事情電壓與被控裝備的額外事情電壓雷同外，被控裝備的負載功率、利用種別、節制辦法、操縱頻率、事情壽命、裝置辦法、裝置尺寸和經濟性是抉擇的依據。選用準則以下：

1）交換打仗器的電壓品級要和負載雷同，選用的打仗器類型要和負載相適應。

2）負載的盤算電流要相符打仗器的容量品級，即盤算電流小于即是打仗器的額外事情電流。打仗器的接通電流大于負載的啟動電流，分斷電流大于負載運轉時分斷必要電流，負載的盤算電流要斟酌現實事情情況和工況，對付啟動光陰長的負載，半小時峰值電流不克不及跨越商定發燒電流。

3）按短時的動、熱穩固校驗。路線的三相短路電流不應跨越打仗器容許的動、熱穩固電流，當利用打仗器斷開短路電流時，還應校驗打仗器的分斷才能。

4）打仗器吸引線圈的額外電壓、電流及幫助觸頭的數量、電流容量應滿意節制回路接線請求。要斟酌接在打仗器節制回路的路線長度，一樣平常推薦的操縱電壓值，打仗器要能夠在85～110％的額外電壓值下事情。假如路線太長，由于電壓降太大，打仗器線圈對合閘指令有能夠不起反應；由于路線電容太大，能夠對跳閘指令不起作用。

5）依據操縱次數校驗打仗器所容許的操縱頻率。假如操縱頻率跨越劃定值，額外電流該當加大一倍。

6）短路掩護元件參數該當和打仗器參數共同選用。選歷時可拜見樣本手冊，樣本手冊一樣平常給出的是打仗器和熔斷器的共同表。打仗器和氛圍斷路器的共同要依據氛圍斷路器的過載系數和短路掩護電流系數來決議。打仗器的商定發燒電流應小于氛圍斷路器的過載電流，打仗器的接通、斷開電流應小于斷路器的短路掩護電流，如許斷路器才能掩護打仗器。現實中打仗器在一個電壓品級下商定發燒電流和額外事情電流比值在1～1.38之間，而斷路器的反時限過載系數參數比擬多，分歧類型斷路器不一樣，以是兩者間共同很難有一個尺度，不克不及形成共同表，必要現實核算。

7）打仗器和其它元器件的裝置間隔要相符相關國標、標準，要斟酌維修和走線間隔。

分歧負載下交換打仗器的選用

 為了使打仗器不會發生觸頭粘連燒蝕，延長打仗器壽命，打仗器要躲過負載啟動最大電流，還要斟酌到啟動光陰的是非等不利因數，是以要對打仗器通斷運轉的負載停止分析，依據負載電氣特點和此電力體系的現實情況，對分歧的負載啟停電流停止盤算校合。

1、節制電熱裝備用交換打仗器的選用

這類裝備有電阻爐、調溫裝備等，其電熱元件負載中用的繞線電阻元件，接通電流可達額外電流的1.4倍，假如斟酌到電源電壓升高等，電流還會變大。此類負載的電流波動范圍很小，按利用種別屬于AC-1，操縱也不頻仍，選用打仗器時只要依照打仗器的額外事情電流It·h即是或大于電熱裝備的事情電流1.2倍便可。

2、節制照明裝備用的打仗器的選用照明裝備的種類很多，分歧類型的照明裝備、啟動電流和啟動光陰也不一樣。此類負載利用種別為AC-5a或AC-5b.假如啟動光陰很短，可抉擇其發燒電流Ith即是照明裝備事情電流1.1倍。啟動光陰較長和功率因數較低，可抉擇其發燒電流Ith比照明裝備事情電流大一些。

3、節制電焊變壓器用打仗器的選用當接通低壓變壓器負載時，變壓器由于二次側的電極短路而呈現短時的峻峭大電流，在一次側呈現較大電流，可達額外電流的15～20倍，它與變壓器的繞組安排及死心特征無關。當電焊機頻仍地發生突發性的強電流，從而使變壓器的低級側的開關蒙受巨大的應力和電流，以是必須依照變壓器的額外功率下電極短路時一次側的短路電流及焊接頻率來抉擇打仗器，即接通電流大于二次側短路時一次側電流。此類負載利用種別為AC-6a.

4、電動機用打仗器的選用電動機用打仗器依據電動機利用情況及電動機種別可分別選用AC-2～4，對付啟動電流在6倍額外電流，分斷電流為額外電流下可選用AC-3，如風機水泵等，可采納查表法及選用曲線法，依據樣本及手冊選用，不消再盤算。繞線式電動機接通電流及分斷電流都是2.5倍額外電流，一樣平常啟動時在轉子中串入電阻以限定啟動電流，增加啟動轉矩，利用種別AC-2，可選用轉動式打仗器。當電動機處于點動、需反向運轉及制動時，接通電流為6Ie，利用種別為AC-4，它比AC-3嚴酷的多?？梢罁梅N別AC-4下列出電流大小盤算電動機的功率。公式以下：Pe=3UeIeCOS￠η,式中，Ue：電動機額外電流；Ie：電動機額外電壓；COS￠：功率因數；η：電動機效率。假如容許觸頭壽命短，AC-4電流可適當加大，在很低的通斷頻率下改成AC-3類。依據電動機掩護共同的請求，堵轉電流以下電流該當由節制電器接通和分斷。大多數Y系列電動機的堵轉電流≤7Ie，是以抉擇打仗器時要斟酌分、合堵轉電流。標準劃定：電動機運轉在AC-3下，打仗器額外電流不大于630A時，打仗器該當能蒙受8倍額外電流至少10秒。對付一樣平常裝備用電動機，事情電流小于額外電流，啟動電流雖然到達額外電流的4～7倍，但光陰短，對打仗器的觸頭損傷不大，打仗器在計劃時已斟酌此因數，一樣平常選用觸頭容量大于電動機額外容量的1.25倍便可。對付在特殊情況下事情的電動機要依據現實工況斟酌。如電動葫蘆屬于沖擊性負載，重載啟停頻仍，反接制動等，以是盤算事情電流要乘以相應倍數，由于重載啟停頻仍，選用4倍電動機額外電流，通常重載下反接制動電流為啟動電流2倍，以是對付此工況要選用8倍額外電流。

5、電容器用打仗器選用電容器接通時電容器發生瞬態充電過程，呈現很大的合閘涌流，同時伴隨著很高的電流頻率振蕩，此電流由電網電壓、電容器的容量和電路中的電抗決議（即與此饋電變壓器和連接導線無關），是以觸頭閉合過程中能夠燒蝕嚴重，該當按盤算出的電容器電路中最大穩態電流和現實電力體系中接通時能夠發生的最大涌流峰值停止抉擇，如許才能保證正確平安的操縱利用。選用普通型交換打仗器要斟酌接通電容器組時的涌流倍數、電網容量、變壓器、回路及開關裝備的阻抗、并聯電容器組放電狀態和合閘相角等，一樣平常到達50至100 額外電流，盤算時比擬煩瑣。假如電容器組沒有放電裝配，可選用帶強制泄放電阻電路的公用打仗器，如ABB公司的B25C、B275C系列。國產的CJ19系列切換電容器打仗器專為電容器而計劃，也采納了串連電阻克制涌流的步伐。選歷時拜見樣本，并且還要斟酌無功賠償裝配尺度中的劃定。電容器投入剎時發生的涌流峰值應限定在電容器組額外電流的20倍以下（JB7113－1993低壓并聯電容器裝配劃定）；還應斟酌最大穩態電流下電容器運轉，電容器組運轉時的諧波電壓加之高達1.1倍額外事情時的工頻過電壓，會發生較大的電流。電容器組電路中的裝備器件應能在額外頻率、額外正弦電壓所發生的均方根值不跨越1.3倍額外電流下持續運轉，由于現實電容器的電容值能夠到達額外電容值1.1倍，故此電流可達1.43倍額外電流，是以抉擇打仗器的額外發燒電流應不小于此最大穩態電流。

有特殊請求情況下交換打仗器的選用

1、防晃電型交換打仗器電力體系由于雷擊、短路后重合閘和單相工資短時毛病接地后主動規復等原因使供電體系晃電，晃電光陰一樣平常在幾秒以下。在有持續性臨盆請求的情況下，工藝上不容許裝備在電源短時中止（晃電）就形成備跳閘停電，能夠采納新型電控裝備：FS系列防晃電交換打仗器。FS系列防晃電打仗器不依附幫助事情電源，不依附幫助機器裝配，具備體積小、可靠性高，它采納強力吸合裝配，雙繞組線圈，打仗器在吸合開釋時無無害發抖，防止了電網失壓時觸頭發抖惹起的燃弧熔焊，是以削減了觸頭磨損。打仗器線圈帶有儲能機構，當晃電發生時，打仗器線圈提早開釋，其幫助觸點提早收回斷開的節制旌旗燈號，由此躲開晃電光陰，晃電光陰由負載性子和斷電是非決議，打仗器延時光陰可調。

2、節能型交換打仗器交換打仗器的節電是指采納各類節電技巧來低落操縱電磁體系吸持時所耗費的有功、無功功率。交換打仗器的操縱電磁體系一樣平常采納交換節制電源，我國現有63A以上交換打仗器，在吸持時所耗費的有功功率在數十瓦至幾百瓦之間，無功功率在數十乏至幾百乏之間，一樣平常所耗有功功率鐵芯約占65～75％，短路環約占25～30％，線圈約占3～5％，以是能夠將交換吸持電流改成直流吸持，或許采納機器布局吸持、限電流吸持等辦法，能夠節儉鐵芯及短路環中所占的大部分功率消耗，還可消除、低落噪聲，改良情況。依據道理一樣平常分為三大類：節電器、節點線圈、節電型交換打仗器。電磁體系采納節電裝配，使電磁無噪聲及溫升低，并辦理了利用節電裝配有開釋延時的毛病，如國產的CJ40系列。

3、帶有附加功效的交換打仗器電子技巧的利用能夠很便利的在打仗器中增加主電路掩護功效，如欠、過電壓掩護，斷相掩護、泄電掩護等。電動機銷毀變亂中，打仗器一相打仗不良的占11％，以是抉擇帶有斷相掩護的斷路器、打仗器等電氣器件也是非常必要的。打仗器加幫助模塊能夠滿意一些特殊請求。加機器連鎖能夠組成可逆打仗器，完成電動機正反可逆扭轉，或許兩個打仗器加機器連鎖完成主電路電氣互鎖，可用于變頻器的變頻/工頻切換；加氣延時頭和幫助觸頭組能夠完成電動機星－三角啟動；加氛圍延時頭能夠組成延時打仗器。能夠選用交換打仗器的電磁線圈做電動機的低電壓掩護，其節制回路宜由電動機主回路供電，如由其余電源供電，則主回路失壓時，應主動斷開節制電源。

交換打仗器的裝置

交換打仗器的吸合、斷開時振動比擬大，在裝置時只管即便不要和振動請求比擬嚴厲的電氣裝備裝置在一個柜子里，否則要采納防震步伐，一樣平常只管即便裝置在柜子下部。交換打仗器的裝置情況要相符產物請求，裝置尺寸該當相符電氣平安間隔、接線規程，并且要檢驗便利。交換打仗器的選用不只和所通斷的負載無關，和打仗器地點回路的電力體系各阻抗參數無關，還和節制辦法、利用情況及利用請求無關，以是抉擇交換打仗器時要周全斟酌，慢慢盤算各參數數值，到達選用正當、利用便利。
